PRODUCTS

LY Roots Steam Compressor

(LY800/LY1200) LY Roots Steam Compressor
LY800/LY1200
Model: LY800/LY1200

Description:

1、工作原理

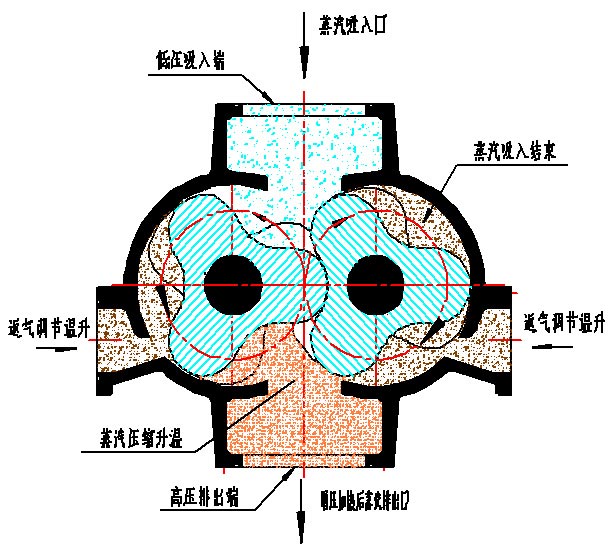

LY型压缩机工作原理图
    从蒸发器出来的二次蒸汽,被LY型机械压缩机吸入,经转子啮合相对旋转压缩,温度提升5~25℃,增压-输送至排气口进入蒸发器的加热室当作加热蒸汽,加热蒸汽经热量交换后本身被冷却降温,而在LY型机械压缩机负压抽吸的作用下,二次蒸汽又被吸入LY型机械压缩机进入下一循环。就这样不断地循环往复,在LY型机械压缩机作用下二次蒸汽热量被多次重复利用。


LY型机械压缩机性能参数表

型号

抽气量
M3/hr

蒸发温度

入口压力
Kpa

出口压力
Kpa

压缩比

功率
KW

温升范围℃

LY-150

540

40~95

6~80

20~101

1.2~4

3~11

5~30

LY-200

720

40~95

6~80

20~101

1.2~4

4~15

5~30

LY-300

1080

40~95

6~80

20~101

1.2~4

4~22

5~30

LY-400

1440

40~95

6~80

20~101

1.2~4

5.5~37

5~30

LY-600

2160

40~95

6~80

20~101

1.2~4

7.5~55

5~30

LY-800

2880

40~95

6~80

20~101

1.2~4

11~75

5~30

LY-1200

4320

40~95

6~80

20~101

1.2~4

11~110

5~30

LY-2500

9000

40~95

6~80

20~101

1.2~4

22~250

5~30

LY-3750

13500

40~95

6~80

20~101

1.2~4

30~350

5~30

LY-5000

18000

40~95

6~80

20~101

1.2~4

45~450

5~30

LY-7000

25200

40~95

6~80

20~101

1.2~4

75~600

5~30

安装尺寸表

型号
L
L1
L2
L3
L4
b
b1
b2
h
h1
h2
h3
s
K
D
D1
D2
d
d1
d2
m
n
LY150、200、300
280
510
415
90
80
520
440
275
470
30
168
250
50
480
160
200
225
100
145
165
8-M8
8-M8
LY400、600
390
650
520
140
100
650
560
335
600
40
235
320
60
22
200
260
285
100
145
165
12-M10
8-M8
LY800、1200
480
485
745
180
130
780
650
450
750
30
270
400
75
25
250
310
335
160
200
225
12-M10
8-M10
LY1800、2500、3750
780
880
1040
290
170
1160
1060
590
1060
60
390
560
100
28
400
480
510
160
200
225
16-M12
8-M10
LY5000、7000
980
1300
1150
370
200
1440
1320
730
1320
70
485
695
125
34
500
580
610
200
260
285
16-M12
12-M10



特点说明

1) 高效节能:由于转子与转子及定子间不接触且间隙又很小,能获得很高的压缩比,磨擦损耗功率小,几乎将所有的电机功率都转化为蒸汽压缩做功加热上,与透平压缩器、离心再压缩器、活塞式、螺杆等压缩机相比效率高。

2) 抽吸蒸汽量大:有各种不同的规格,流量在540M3/hr~20000M3/hr范围内可任意选择。

3) 进出压差大,抽送能力强:根据工艺要求配置不同的电机功率,可获得0~0.08MPa间的任意压差。

4) MVR蒸发器关键部件LY机械压缩机精度高,运行可靠:首先轴承的轴向固定采用了消除轴承游隙的结构,使得泵的轴向间隙全部用于转子热膨胀,其次主要零件全部在加工中心上加工,保证了零件尺寸的一致性;第三转子型线经优化设计并在数控龙门刨床加工完成;第四齿轮材料有20CrMnTi锻打成型,渗碳淬火高频处理,精度达到6级。
